TM1638 Modülü Anahtar Ekran AVR Arduino 8-Bit Dijital LED Kartı

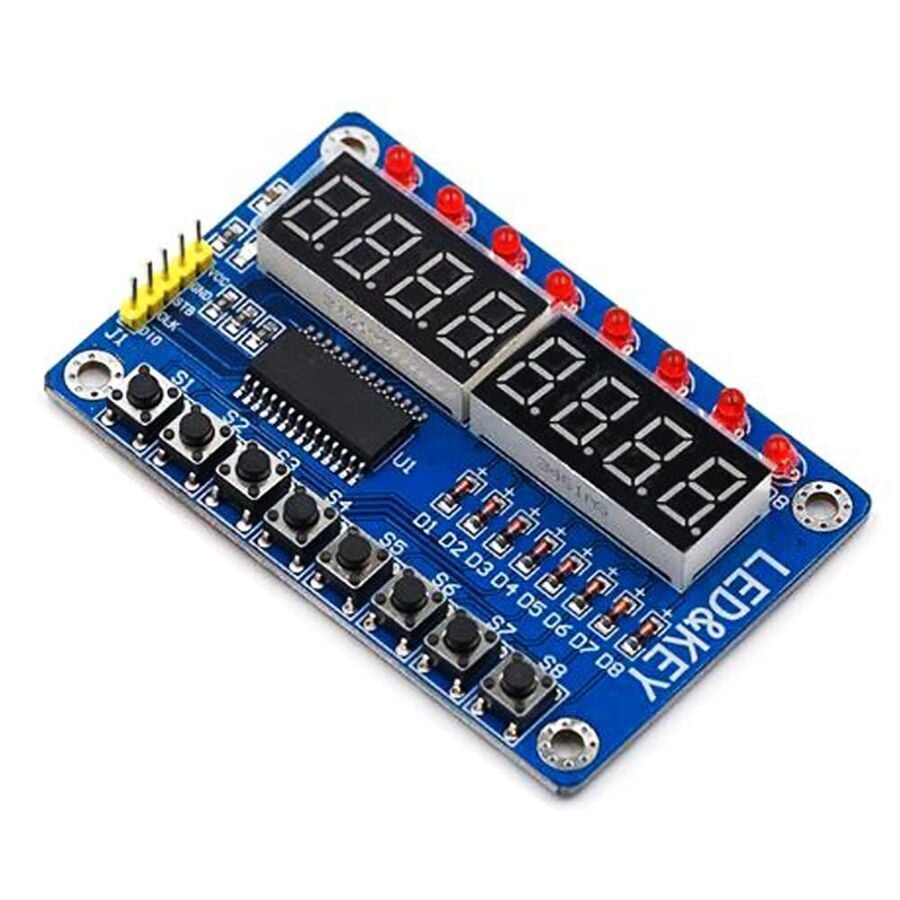

TM1638 Modülü Anahtar Ekran
8 basamaklı 7-segment ekran modülü (HCMODU0095), arduino ve diğer mikroişlemcilerde sadece 3 dijital pin kullanarak ekranın tam kontrolüne izin veren TM6138 kullanır. 7-segment ekranların yanında, ayrı ayrı kontrol edilebilen 8 adet 3mm Led ve 8 adet buton vardır. TM6138 IC ile de kontrol edilir ve bu sayede fazladan dijital pin gerektirmeden kontrol edilebilir. Standart 5 pinli header bağlantıları ile, mikrodenetleyicinize kolay bir arayüz sağlar.
Modülün Arduino ile birlikte kolay kullanımı için özel bir kütüphanesi (HCTI6138) vardır. Kütüphane 7-segment ekran üzerinde tam bir kontrol sağlayacak (alfanümerik metin gösterme kabiliyeti sağlayacak), 8 LED ve tuş takımının durumunu okuyacaktır. Aynı zamanda bir Arduino'dan çoklu modülleri kontrol etme yeteneğine sahiptir.
TM1638 Modülü Teknik Özellikler
| Üretici Firma | China |
| Ürün Kategorisi | Renk ve Işık Sensörleri |
| Ağırlık | 28g |
| Boyut | 75mm x 48mm/2.95 "x 1.89" (inç) (yaklaşık) |
| Anma Gerilimi | DC12V |
| Voltaj Aralığı (DC ) | 7,0 V-13.6 V |
| Akım | 0.24 A |
| Anma hızı | 9500 R.P.M |
| Sıcaklık aralığı | -10 .. 70 ° C |
| Txpect Ömrü | Beklenen ömrü 50000 saat 25 °C L10 |
| Rulman Yapısı | Ücretsiz bakım çift bilyalı rulmanlar |
| Dönüş Yönü | Stentlerden gelen rüzgar, rotorun saat yönünün tersine bakacak şekilde |
| Kablolama Yolu | + kırmızı -siyah sinyal. Mavi (mavi çizgi, alarm hattı hızı, dikkat etmek gereklidir). Yaklaşık 20 cm uzunluğunda çizgi |
| En büyük hava hacmi | 26.8 m?/h |
| Elektrik motoru koruması | Aşırı yük koruması, yanlış seviye koruması ve durak kilit akımı koruması |
| Minimum rüzgar basıncı | 0 .. 120 Pa |
| Gürültü Endeksi | 41.9 dB (A) |
| Malzeme kalitatif malzeme | Cam elyaf takviyeli plastik, PBT kabuk, PA bıçakları |
| Fonksiyon açıklamak | Elektronik ters rotor dc fanlar, komple elektronik yönlü kontrol bileşenleri |
Aşağıdaki kaynaklar dahil:
1. 8 anahtar
2. 8 LED ortak katot
3. 8 dijital tüp ortak katot
Ortak katot LED dijital tüp sürücü TM1638 dijital tüp sürücü çip kullanın.
Nasıl bağlanır:
VCC GND 5 V güç kaynağı, STB CLK DIO MCU I/O portu
Çip TM1638 için bu modül, yukarıdaki üç çeşit tek çipli mikrobilgisayar ortak çevre devresini ayarlayın. En büyük özellik sadece mikrodenetleyici üç IO ağzı sürebilir, tarama ekranı ve anahtar taraması mikrodenetleyici müdahalesine ihtiyaç duymaz, sadece okuma ve yazma veya test düğmeleri ile ilgili verileri görüntülemek için kayıt yaptırmanız gerekir. MCU kaynaklarını kaydedin. Modülü satın almak örnek bir program sağlar.
Kablolama yöntemleri:
VCC GND bağlı 5 V kaynağı, STB CLK DIO bağlı mikro IO portu.
Paket İçeriği:
1x8-Bit LED 8-Bit dijital tüp 8 tuşları TM1638 ekran modülü için AVR için kol
Dökümanlar
- TM1638 Datasheet dosyasını inceleyiniz.
