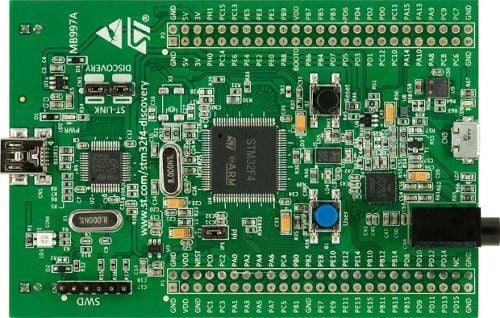

Stm32f407G Discovery Geliştirme Kiti

Stm32f4 Discovery Geliştirme Kiti

STM32F4 DISCOVERY kiti, kullanıcıların ses özellikli uygulamaları kolayca geliştirmelerini sağlamak için yüksek performanslı mikro denetleyiciler kullanır. ST-LINK gömülü bir hata ayıklama aracı, bir ST-MEMS dijital ivmeölçer, bir dijital mikrofon, birleşik D sınıfı hoparlör, bir LED, push-buton ve bir USB OTG mikro-AB konnektörü olan bir ses DAC içerir.

Stm32f4 Discovery Geliştirme Kiti Teknik Özellikleri:

• Stm32f407vgt6 Mikro Denetleyici
  • 1024kb Flaş, 192 KB RAM
  • 100 Pin, lqfp paketi
• Geliştirme panosu entegre st-link / v2 hata ayıklayıcıları (ancak sadece swd arayüzü sunuyoruz)
• Gösterge lambası
  • Ld1: iletişim usb gösterge lambası
  • Ld2: 3.3v güç göstergesi
  • Ld3: uygulama gösterge lambası
  • Ld4: uygulama gösterge lambası
  • Ld5: uygulama gösterge lambası
  • Ld6: uygulama gösterge lambası
  • Ld7: usb otg led (vbus)
  • Ld8: usb otg led (aşırı akım)
• Anahtarcılar
  • Yeniden başlatma tuşu
  • Düğme uygulaması
• Güç kaynağı
  • Usb elektrikle 5v
  • Harici güç kaynağı ve 3v 5v olabilir
• Usb otg fs
  • Mikro-ab
• Sensör
  • Lis302dl (st mems hareket sensörü, 3 eksenli dijital çıkış ivmeölçer)
  • Mp45dt02 (ses algılayıcı hafızalı, çok yönlü mikrofonlu dijital)
• Ses sürücüsü
  • Cs43l22 (entegre sınıf d hoparlör sürücüsüne sahip sesli dak)

Dökümanlar

• Stm32f407G Datasheet dosyasını inceleyiniz.
